一、总体方案：

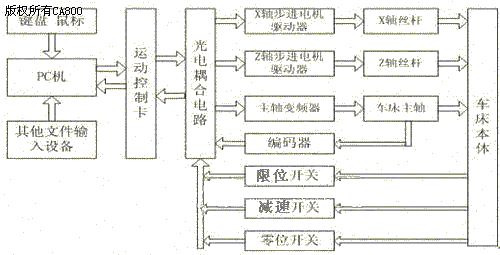

图1 数控系统的总体框架配置
总体框架说明：
1、 PC机可采用工控PC机，可满足该控制系统的控制要求。
2、运动控制卡。我们采用了由ADVANTECH公司生产的PCL运动控制卡。该卡是一种高速三轴步进电机运动控制卡，它有16位的数字输入、输出口，可实现三轴联动。因此，它可以满足车床X，Z轴联动，实现直线，圆弧插补。
3、光电耦合电路是自己设计的，它的作用是能够隔离外部干扰信号对运动控制卡的信号冲击，提高系统的稳定性。
4、机床本体是由C613改造而来，拆除原来的丝杆，溜板箱，变速箱等，保留原来的三爪卡盘等。
5、步进电机及其驱动器是采用南京四通公司的。驱动器的输入电压式45V，考虑步进电机的步距角和丝杆的螺距，本系统X轴的脉冲当量是0.00125，Z轴的脉冲当量是0.0025。完全能够达到0.005mm的加工精度要求。
6、各种限位开关，减速开关，回零开关均安装在机床本体上，限位开关是起这硬件硬限位的作用，当车床加工工件超出加工范围时，车床自动停止加工。减速开关的作用是当车床刀架回零并走到车床零点附近时，减速开关被开启并通知车床减速走到零位置。
二、进给系统的设计
考虑到该数控系统是开环控制，没有位置反馈，故进给系统尽可能的要减少中间传动环节。本车床的X，Z两轴进给系统去掉了原来的进给系统的中间传动环节，直接采用了步进电机＋刚性联轴器＋滚珠丝杆的传动方案。拆除原来的丝杆，增加少量的机械附件，就可安装步进电机及滚珠丝杆螺母副。根据计算，要求步进电机的扭距是5 Nm。我们选用步进电机是南京四通公司的86BYG250C-SAFRBC-0302，步距角选用0.9/1.8，扭距是7.5Nm。驱动器的型号是SH20806，输入电压是45V。
三、控制系统的软件部分
该车床控制系统的软件部分采用VC＋＋6.0编写，该软件的加工界面如图2。其功能主要有读取零件的加工G代码，编辑和编译G代码，仿真加工（包括加工前仿真和与加工同步仿真，回参考点，手工对刀，加工中断，超程软限位等功能。它可处理进给速度，主轴速度及转速方向，刀具信息，M功能等多种加工信息。该软件的操作平台是Windows98。该软件的操作过程是首先读入*.NC或*.TXT的G代码文件；然后进行编译，编译器能给出不符合本软件的语法错误提示；有错误可也立即修改；然后按照毛胚的实际尺寸输入，软件进行加工前仿真。在确认没有因G代码引起的加工错误的情况下，可以开始机床加工。加工前得首先对刀，对刀的意义在于建立起工件坐标与车床坐标之间得关系。加工过程中，软件界面的状态栏还显示出刀具当前的坐标，加工状态，加工时间等信息。

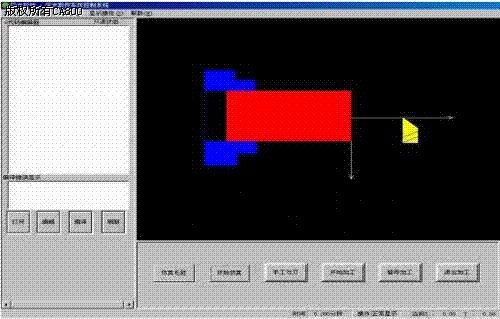

图2 本数控车床系统软件界面
四、主轴系统改造
拆除了原来的主轴变速箱，采用变频器＋皮带＋主轴＋编码器。该系统的主轴速度也是有级调速，共7级，速度可以从40rpm到1200rpm，不过每一档的速度可以根据需要通过设置变频器来实现。利用变频器的五个端子，可以用数字量控制电机的正，反转，停止及各档速度。本变频器是松下产品，其中七档频率在A20~A26中设置，端口应该由端口控制器（A1）控制。本系统没有采用手工机械调速，所有的速度均由G代码中的S命令来控制。软件可以读取G代码，自动控制主轴电机转速。
五、刀架结构
由于本车床刀架改装以后，只能安装两把刀具，一把用于车削普通柱，锥面及端面，一把用于加工螺纹，故没有采用旋转式刀架，刀具是被安装在刀架的前后两端，采用X轴前后走刀以实现自动换刀。
