2楼 回复本楼解：1）I/O编址
输入：I0.0——Y形起动 SB2 输出：Q0.0——电机通电接触器线圈（KM1）
I0.1——停车 SB1 Q0.1——Y运转接触器线圈（KM3）
I0.2——过载保护 FR Q0.2——Δ运转接触器线圈（KM2）
2）KT对应指令；选定时器： T37 （100ms时基接通延时定时器）
设定时时间：PT=100（Y形起动时间定时10s）

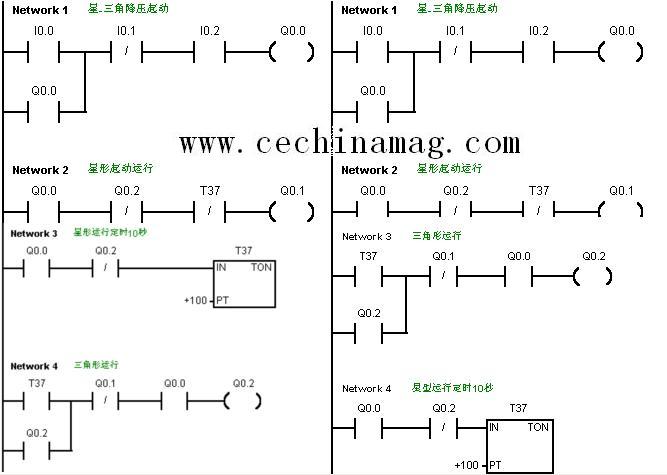

1）梯形图
注：实际调试时，出现Q0.2无法接通的情况，将网络3与网络4对换，如右图所示，结果调试成功
