一、 硬件结构

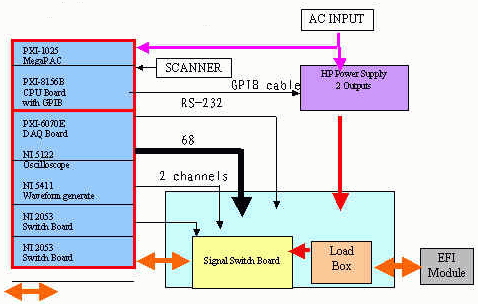

EFI 测试系统的硬件结构参见图1。
图1 EFI测试系统的硬件结构
它包括NI测试仪(CPU、DAQ、OSC、WAVEFORM GENERATE、MATRIX SWITCH)、模拟负载箱、电源、条码扫描和测试夹具五部分。
模块的检测包括输入端口硬件、输出端口硬件及特定工况下的功能检测三部分。 为完成输入端口的硬件检测，选用PXI－6070E多功能卡进行数据采集，它有64路12位模拟量输入，2路模拟量输出，及八条数字I/0端口。端口切换选用了NI-2503开关卡，它是双线24位开关卡，负责将被测试端口与采集卡PXI-6070E相连。
同样，对输出端的硬件切换由另一块NI-2503卡完成。数据采集使用NI-5112示波器卡完成。它的100MHz频宽可以确保对点火及喷油脉冲的采集。采集到的数据将会放到指定的缓冲区中。通过进行数据分析，我们就可以得到输出信号脉冲的最大值及频率值。
完成硬件的检测后,同样利用BOOTSTRAP模式,将标定数据送入模块E2PROM中,然后将芯片切换到单片模式。模拟正常工况检测模块工作状态，完成特定工况下的功能检测。通过以上的测试,确保了模块的可靠性。
二、软件设计

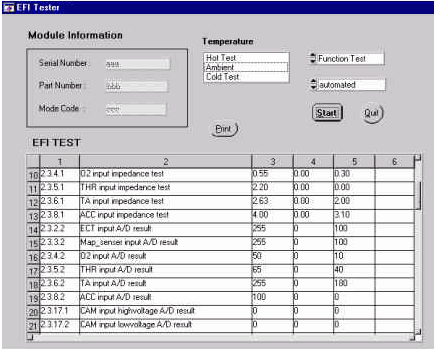

在拥有计算机及相应硬件卡的环境下，LABWINDOWS以其基于C语言的开发环境，良好的用户界面（如图2所示）、强大的库函数和方便快捷的调试手段，使设计者能以最快的速度设计、调试和开发实际的测试系统，大大降低了工作量。
图2 LABWINDOWS良好的用户界面
模块检测系统软件可以工作在三种模式下：
A.硬件诊断模式
B.功能测试模式
C.EOL测试模式
对输入端口的硬件检测，可以通过调用NI-2503，NI-5112及PXI-6070E的驱动函数，来非常方便地完成。
芯片的A/D采样值及输出端口的硬件检测，需要下载专用测试程序（使用汇编语言编写约1KB）。利用软件编程, 首先要进入68HC11的BOOTSTRAP模式，然后将专用测试程序下载到芯片。通过调用专用测试程序的子程序，可以完成包括读/写芯片RAM、E2PROM区，校验RAM、E2PORM区，A/D采样值读取，设定PWM输出脉冲，校验版本号等多项功能。
功能测试时，使芯片工作在单片模式，通过调用NI-5411任意波型发生器驱动函数来模拟转速信号的60-2波型，同时输入相应的电压信号，模拟各传感器信号输入，完成特定工况下的功能测试。
所有测试结果将会存入到指定的文件中，用于统计CPK及数据分析。
三、分析评价
通过以上实际应用，LABWINDOWS软件开发的测试系统具有以下显著优点：
1. 加快了系统的开发周期，降低了开发难度。使用LABWINDOWS可以方便地调用硬件驱动程序及功能函数,降低了工作强度，加速了开发进程。
2. 减少了测试周期。使用LABWINDOWS，使数据传输速度及测量时间得到提高,减少了产品的测量时间，每个模块的测量时间小于50s。
3. 具有很高的通用性。使用相同的硬件环境，仅对软件进行微调，就可以测量ECS、DIS等系列产品。
