晶圆对于电子行业来说，并不陌生。晶圆是一个包含集成电路的硅晶片，它是制造芯片的基础。
如果要解释晶圆（wafer）的话，大家可以用乐高积木脑补一下，如果用积木比如成芯片的话，那上面一个个小的凸点就是晶圆（wafer）。在晶圆的基础上添加基板和原子，这就是芯片的雏形。
在晶圆的原材料里面，有一种叫单晶（monocrystalline）的特殊晶体结构，其特性是N个原子在上面紧密排列成一个平整的原子表层。可以说，单晶是晶圆最常用的固体材料。要想生产这种材料，必须对原材料进行纯化和拉晶。
单晶的晶圆制造步骤
第一步是冶金纯化，在2000°C的电弧熔炉中放入砂石原料，并在纯化的过程中加入碳，使其氧化还原后把硅的纯度提高至98%以上。然后还要将其与氯化氢进行氯化反应，然后再通过其他的工艺（如下图），进一步提纯（纯度提高到99.9999999999%），成为制作IC芯片所需的电子级硅。

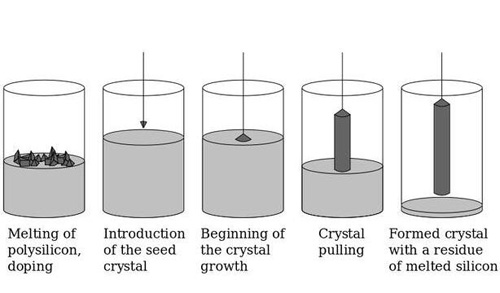

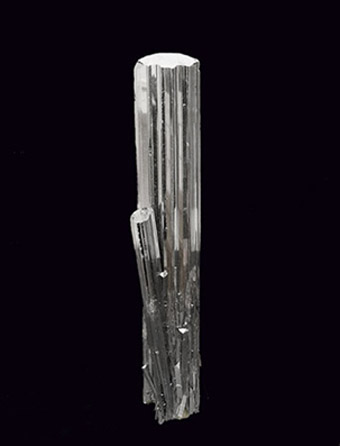

第二步就是拉晶，先融化前面纯化好的晶硅，将成为液体状态的硅与单晶的硅种（seed）接触，边旋转边缓慢将硅种拉起，就像做陶艺一样，待离开液面的硅原子凝固后便完成了单晶硅柱了（硅种就是为了让原子排列整齐的）。
而平常我们说的8寸、12标识，就是指拉晶后的晶柱，前面我们说了，拉晶想做陶艺，所以拉晶的时候速度和温度的控制直接影响着晶柱质素。越大的尺寸对拉晶的温度和速度的把控越严格，所以12寸的比8寸的晶圆要贵。
当然，这么长的硅柱是没有办法直接做成芯片的基板，那怎么办？接下来就要切割，用钻石刀横向切成圆片，再经过抛光后做出制作芯片所需要的硅晶圆。
通过纯化和拉晶，芯片基板就大功告成了。下面就是芯片制作，这跟乐高积木一样层层叠堆，进而造出我们期许的IC芯片。
层层叠堆的芯片

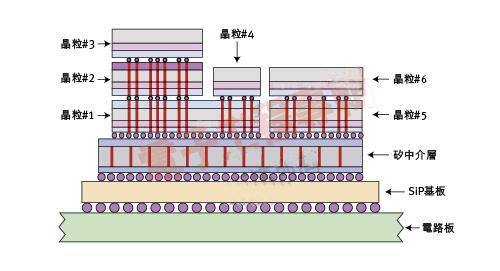

IC芯片的制造，就是将设计好的电路叠堆组合起来的，这种制作方法可减少因为电路连接而造出的面积浪费。具体参考下图：
注：图片来源网络
从上面的IC电路立体图可以直观看出，IC芯片就像建房子一样，层层叠堆。图中紫色圆形的部分就是晶圆，不难看出，晶圆基板在芯片中的重要性是不言而喻的。
和其他楼层相比，IC电路的“建造”是十分复杂的。如果说红色部分是整个“大楼”的首层，也是整个IC电路中的逻辑闸层，这里掌握着较多的机动性，作为整个IC电路的重要组成部分，这里能将多种逻辑闸结合在一起，组成功能各异的芯片。
而粉色部分则可以形容为楼顶，和一楼不同，这里不需要太复杂的结构，也没有其他多余的功能。这里就是将晶圆和逻辑闸连接在一起，用以满足多线路下的接驳需求。
芯片构架 逐步完成
在了解芯片（芯易网）的构造后，制作的方法也就容易读懂的了。和设计芯片一样，制作IC也有一个形象的比如—油漆喷灌。一般的用油漆喷灌作图的时候，需要把割出图形的遮盖板覆盖在纸上，然后均匀喷上油漆。IC的制造方法也是一样，由遮盖的方法一层层叠堆上去。

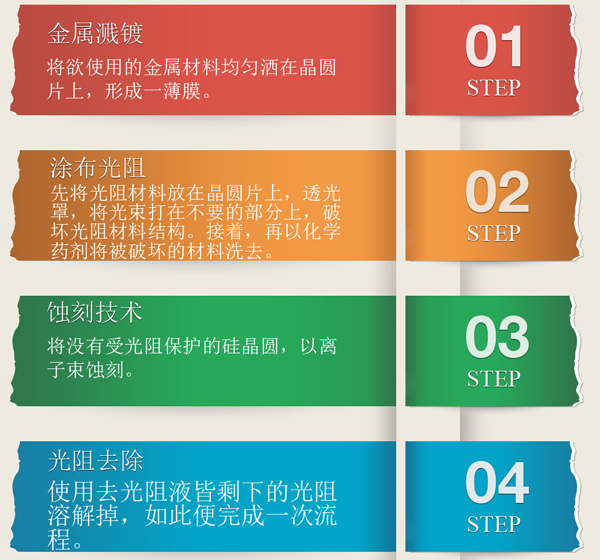

制作IC的流程可分为四步（参考下图），除了材料、工艺之外，目前行业内大部分都采用这种流程。然而这个IC制作过程和油漆喷灌也有一点不同，就是制造IC是先涂料再盖遮版，而喷漆作画则是先盖再喷。
以上流程完成后，就到了最后一步，将用晶圆做成的IC芯片剪下来；最后将剪下来的IC芯片送到封装厂做封装即可。
