记一次西门子伺服电机的保养过程

martion  发表于 2016/9/28 17:25:42      1617 查看 4 回复  [上一主题]  [下一主题]

手机阅读

 记一次西门子伺服电机的保养过程(伺服电机1FT6108-8SF71-1EH0)

前一段时间应急处理过的设备,对通道轴伺服电机做一次维护保养。

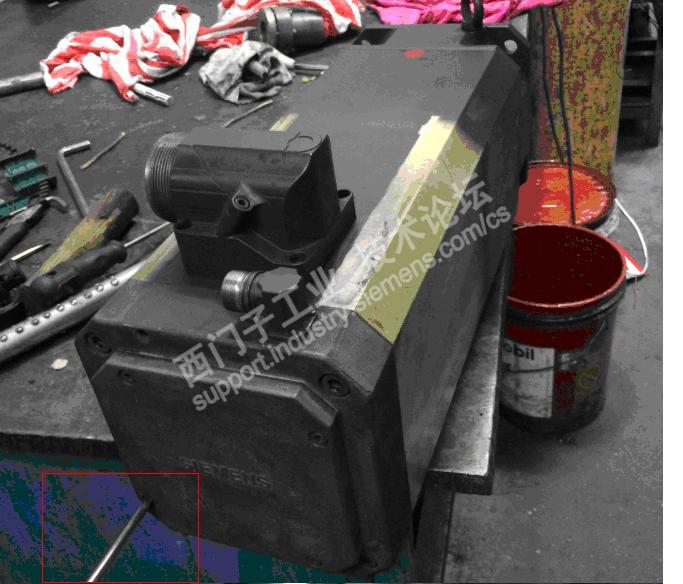

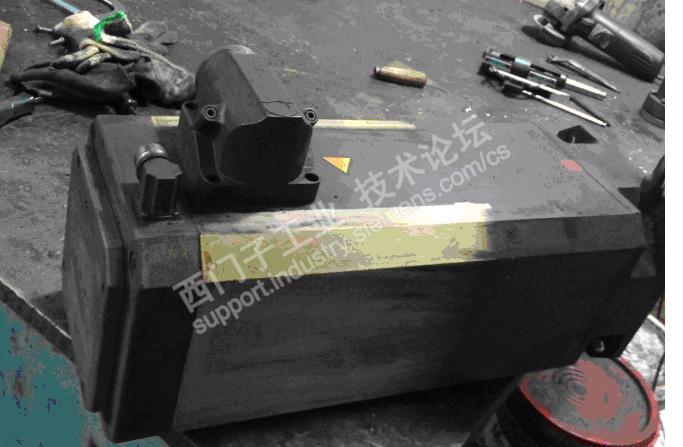

1)待保养的伺服电机:伺服电机放置在工作台上,已拆除后部风冷单元。

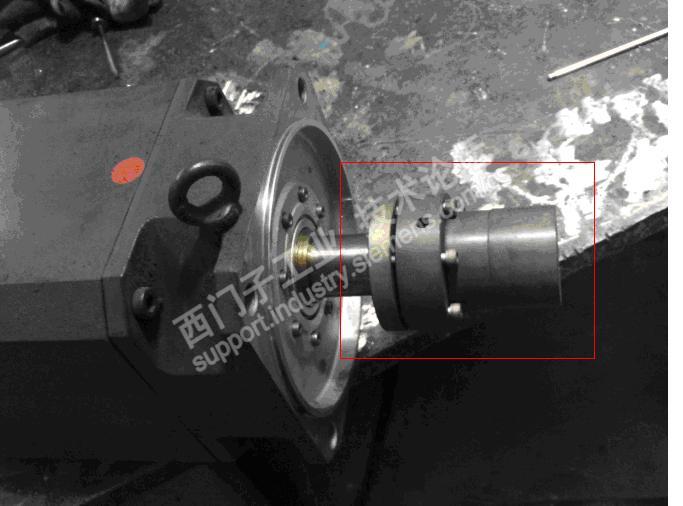

2)待拆除前连接器:连接器张紧套结构。



3)拆除伺服电机前轴连接器:

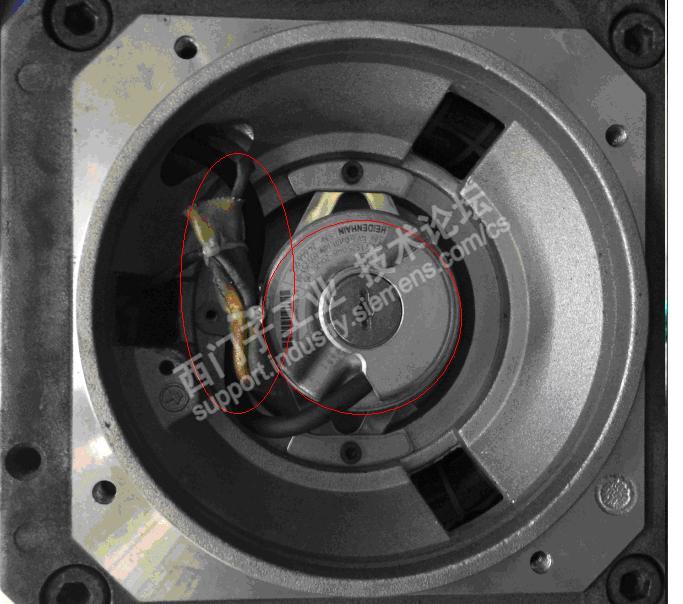

4)打开伺服电机后端盖:伺服电机后端盖的内部结构。矩形红框为伺服电机的温度传感器(热敏电阻);圆形红框为海德汉旋转编码器部分。

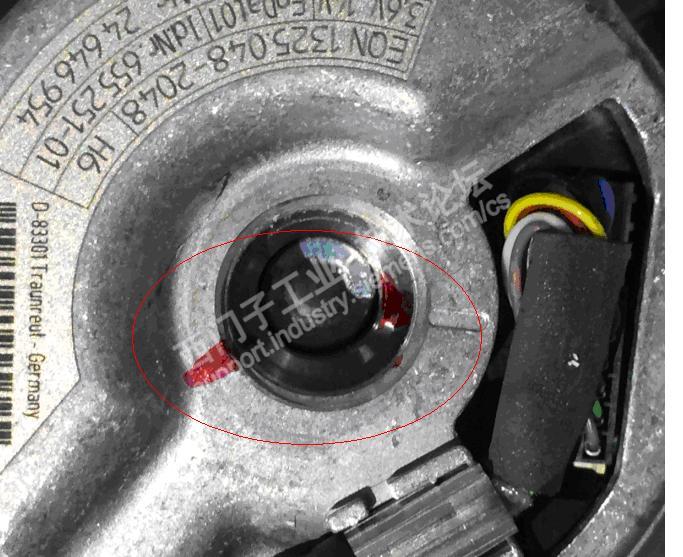

5)打开旋转编码器端子盖后认真做标记中:



6)完成标记工作后:



7)拆除旋转编码器后的伺服电机后端盖结构:



8)拆除前端盖的准备:前端盖的抱闸线、接线盒拆除

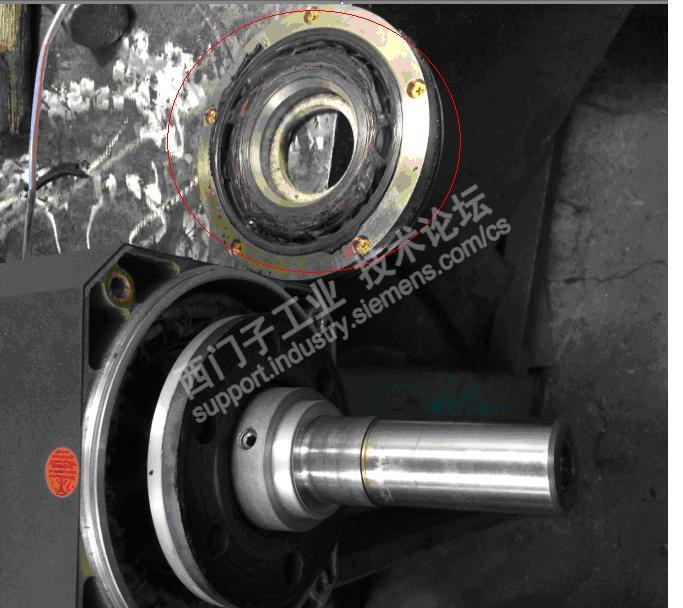

9)拆除前端盖发现的抱闸线圈的问题:

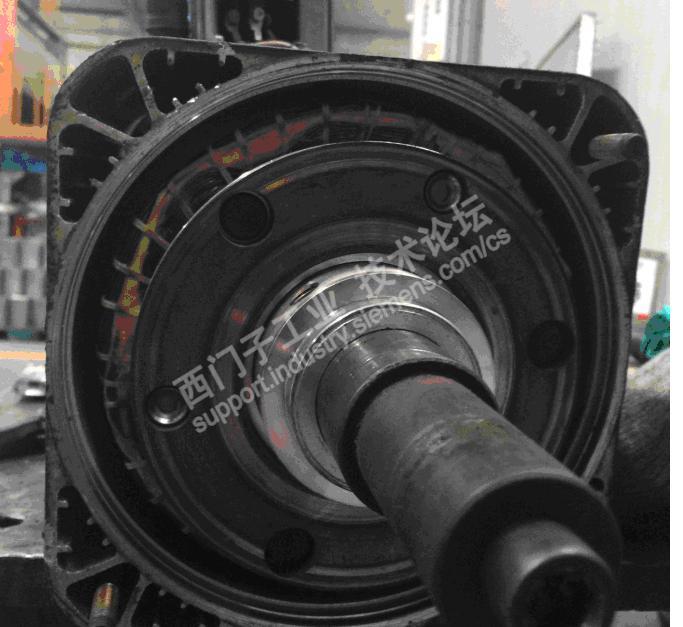

10)拆除前轴承,打开抱闸组件后的现状(已被烧毁了的抱闸线圈)



11)等待更换的抱闸线圈:

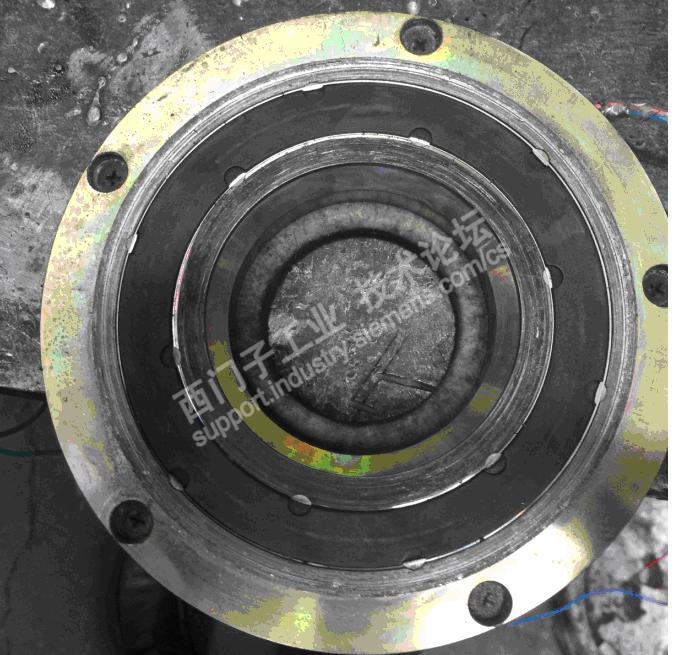

12)等待回装的抱闸单元:

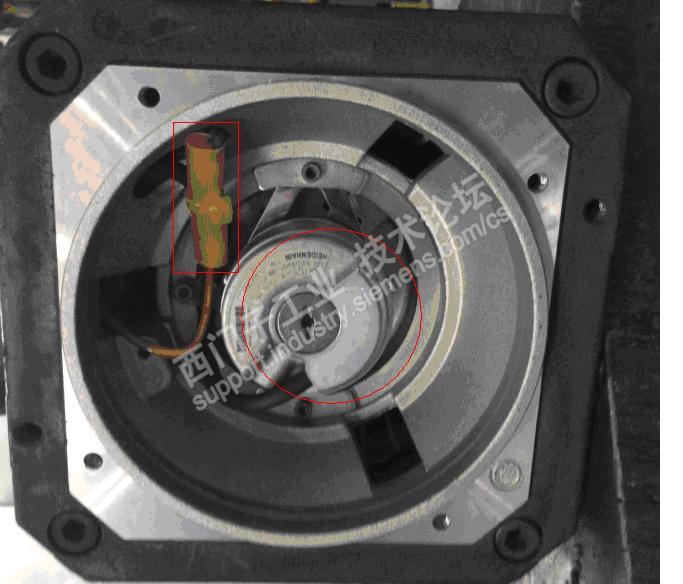

13)回装好的伺服电机后端盖部分:温度传感器固定;旋转编码器紧固安装



14)正在安装伺服电机接线柱:



15)回装伺服电机后端盖中:



   一直以来,总想有机会也晒晒自己工作的过程,由于平时工作时无法分心来做这项工作,刚刚前一段时间机会来了,设备临时处理后趁计划检修时间给设备的伺服做一次维护保养,不想也发现了问题(抱闸线圈烧毁),线圈出现开路性故障,现将过程拍成图片形式,给即将需要做此项工作的工程师们一个类似实际的参考。

   伺服电机的拆卸,需要的是耐心和细致,需要按部就班、有条不紊地进行,各部位均需要仔细检查,已确保维护、保养后伺服电机的性能完整性。

   其中,该伺服电机前、后轴承型号为6208,内部旋转编码器型号为海德汉EQN1325048-2048,抱闸组件型号为86611114H07。

   回装至设备轴位置时,由于前期的标记做完整,基本一次安装到位后,稍微调整偏差参数就可以使用了。
