五网口工业智能网关
wtblchenwei1981 发表于 2017/8/29 10:51:39 1267 查看 0 回复 [上一主题] [下一主题]
手机阅读

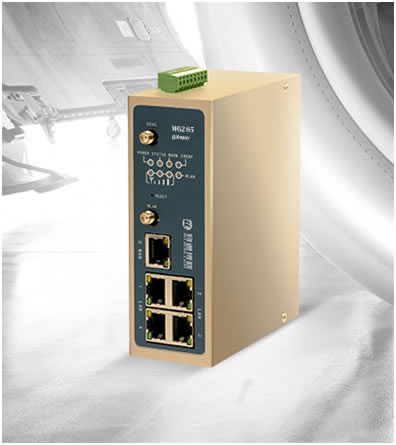

WG285五网口系列工业级智能网关
WG285系列产品，是一款五个网口，支持协议分析，穿透传输、设备智能管道、应用分发部署等技术于一体的内嵌网络操作系统的工业级智能网关。它适合作为大规模的分布式设备的接入节点，内嵌协议分析器可以通过协议分析把现场设备的数据先收集到网关节点计算分析，然后再通过物通博联的管道传输到后台数据库，方便客户的应用系统的接入；同时可以通过穿透管道实现对设备的全方位的远程操控及升级PLC程序。广泛应用于电梯、空压机、包装机械、印染机械、工程机械、纺织机械、供水设备、热力锅炉等工业领域。多种网络接入、易于部署和完善的管理及应用功能协助工业客户构建工业4.0服务系统。
一、产品特性
? 丰富接口、易于部署：
支持4G、3G、PPPOE、Wi-Fi网络、数字IO输入输出、串口终端通信，为不同的应用场合提供不同的接入方案。
? 智能分析、高效接入：
内嵌协议分析器，支持主流工控协议和定制化特有协议；通过策略规则计算和应用部署分发实现本地计算，提高设备的控制能力和实时性能。
? 管道传输、数据汇聚
内嵌物通博联管道协议，实现现场复杂机器类型的标准化接入，并把数据汇聚到数据中心进行计算存储。支持物通博联管道云系统中的穿透管道、协议管道、策略管道、应用分发管道、数据映射管道。
? 高可靠性设计
1）链路检测设计 ：支持链路实时检测，实现掉线自动重拔，保持链路长连接。
2）设备故障自愈设计：内嵌硬件看门狗和软件看门狗技术，设备运行故障自修复，保障设备维持高可用性。
3）系统安全卫士：通过系统安全卫士，实时检测系统的状态和应用的状态，对系统的不安全和不稳定节点进行预防和恢复。
? 强大的安全功能
1）数据传输安全 ：支持L2TP、PPTP、IPSec VPN、Open
VPN、CA证书保障数据安全传输。
2）网络防护安全：强大的防火墙功能，可以根据客户的需求定制全方位的防护策略，比如支持SPI全状态检测、Secure Shell（SSH）、入侵保护(禁Ping)、DDoS防御、攻击防御、IP-MAC绑定等防墙功能保障网络不受外界攻击。
? 开放式平台、定制化开发
高达580x1.6DMIPs计算能力胜任各种复杂计算；丰富的系统资源适合开发各种复杂的应用。采用开放式平台设计理念，可以针对特定的应用场景和应用需求让客户自行或者由物通博联开发团队开发相应的APP并加载到路由系统中。

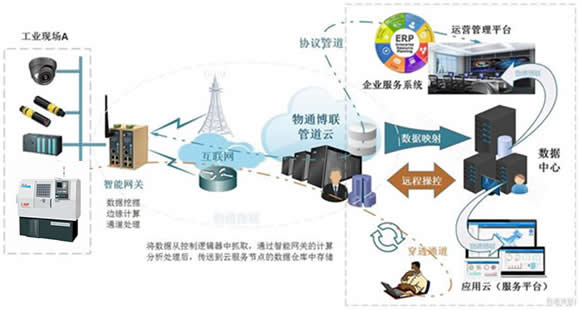

1、协议分析、数据汇聚
通过智能网关的协议分析器把现场设备的数据读取到智能网关内部进行相应的计算和处理后，然后进行标准化和安全化处理后接入到物通博联的管道云服务系统，把数据通过4G/3G/WIFI/PPPOE等方式汇聚到物通博联的数据仓库中。
2、穿透接入，全方位控制
通过智能网关的穿透云管道服务体系，可以让客户直接穿透到现场设备，实现对现场设备的远程监控、远程维护、远程上下载PLC程序等高级操作。可以充分利用原厂提供的诊断工具对现场设备进行诊断和维护。
3、智能分析、应用分发
通过物通博联的管道云服务系统，可以把客户开发的应用模块直接分发到现场设备或者网关节点，方便客户进行灵活控制和对控制逻辑的升级换代。
三、软件规格
四、硬件规格
项目 | WG285 | |
接口
| 以太网端口 | 5*10/100Mbps快速以太网端口，LAN/WAN口，1.5KV网络隔离变压保护，其中：FE0（LAN/WAN）、FE1-FE4(LAN)。 |
电源接口 | DC 6V-35V （接线端子） | |
串口 | 1个RS-232/485接口（接线端子），15KV ESD保护 | |
SIM卡座 | 抽屉式卡座 * 1 | |
IO数字量 | IO数字量输入，IO数字量输出各一个（接线端子） | |
复位按键 | 针孔式复位按键 | |
天线接头 | 3G/4G网络：SMA x 1、WLAN: RP-SMA x 1 | |
机械 特性 | 外形尺寸(mm) | |
安装方式 | 导轨式 | |
外 壳 | 金属壳
（土豪金） | |
防护等级 | IP30 | |
散热方式 | 无风扇散热 | |
重量 | 500g | |
设备 功率 | 待机功率 | 80mA-120mA@12V |
工作功率 | 200mA-220mA@12V | |
峰值功率 | ||
环境 湿度 | 环境湿度 | 5% ~ 95% (无凝霜) |
存储温度 | -40 ℃~ 85℃ | |
工作温度 | -20℃ ~ 70℃ | |
指示灯 | POWER | POWER 电源指示灯显示
（红灯） |
STATUS | STATUS 运行状态灯显示
（绿灯） | |
WARN | WARN 警告指示灯
（黄灯） | |
ERR | ERR错误灯
（红灯） | |
WLAN | Wi-Fi指示灯
（蓝灯） | |
信号指示灯 | 三个蓝灯，3G/4G网络信号强度指示灯 | |

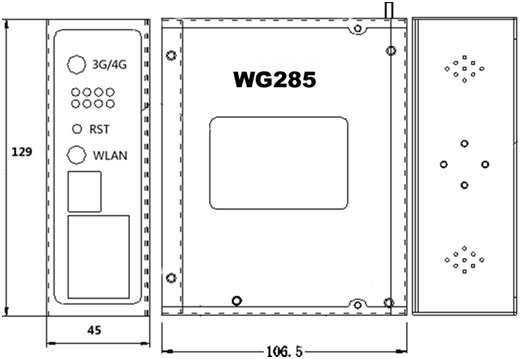

五、产品结构
