PLC故障查找方法流程图及其处理对策

injuns | 当前状态：离线 总积分：92 2024年可用积分：0 注册时间： 2006-01-20 最后登录时间： 2018-05-11 空间发短消息加为好友: PLC故障查找方法流程图及其处理对策

injuns 发表于 2006/4/3 9:04:29 1495 查看 6 回复 [上一主题] [下一主题]

手机阅读

PLC有很强的自诊断能力，当PLC自身故障或外围设备故障，都可用PLC上具有的诊断指示功能的发光二极管的亮灭来诊断。

1楼 0 0 回复

injuns   |   当前状态：离线

总积分：92  2024年可用积分：0

注册时间： 2006-01-20

最后登录时间： 2018-05-11

空间发短消息加为好友

injuns   发表于 2006/3/22 9:00:37

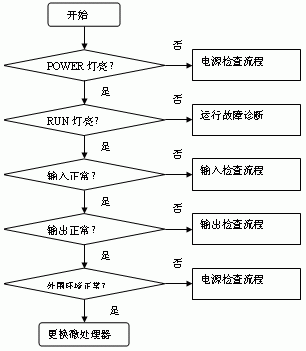

    根据总体检查流程图找出故障点的大方向，逐渐细化，以找出具体故障，如图1所示。

图1
2楼 回复本楼

引用 injuns 2006/3/22 9:00:37 发表于2楼的内容
injuns   |   当前状态：离线

总积分：92  2024年可用积分：0

注册时间： 2006-01-20

最后登录时间： 2018-05-11

空间发短消息加为好友

injuns   发表于 2006/3/22 9:01:06

    电源灯不亮需对供电系统进行检查，检查流程图如图2所示。

图2

3楼 回复本楼

引用 injuns 2006/3/22 9:01:06 发表于3楼的内容
injuns   |   当前状态：离线

总积分：92  2024年可用积分：0

注册时间： 2006-01-20

最后登录时间： 2018-05-11

空间发短消息加为好友

injuns   发表于 2006/3/22 9:01:28

    电源正常，运行指示灯不亮，说明系统已因某种异常而终止了正常运行，检查流程图如图3所示。

图3

4楼 回复本楼

引用 injuns 2006/3/22 9:01:28 发表于4楼的内容
injuns   |   当前状态：离线

总积分：92  2024年可用积分：0

注册时间： 2006-01-20

最后登录时间： 2018-05-11

空间发短消息加为好友

injuns   发表于 2006/3/22 9:02:06

    输入输出是PLC与外部设备进行信息交流的通道，其是否正常工作，除了和输入输出单元有关外，还与联接配线、接线端子、保险管等元件状态有关。检查流程图如图4、图5所示。

图4

5楼 回复本楼

引用 injuns 2006/3/22 9:02:06 发表于5楼的内容
injuns   |   当前状态：离线

总积分：92  2024年可用积分：0

注册时间： 2006-01-20

最后登录时间： 2018-05-11

空间发短消息加为好友

injuns   发表于 2006/3/22 9:03:08

图5
    影响PLC工作的环境因素主要有温度、湿度、噪音与粉尘，以及腐蚀性酸碱等。

6楼 回复本楼

引用 injuns 2006/3/22 9:03:08 发表于6楼的内容
匿名   |   当前状态：离线

总积分：0  2024年可用积分：0

注册时间： 0001-01-01

最后登录时间： 0001-01-01

空间发短消息加为好友

匿名   发表于 2006/4/3 9:04:29

7楼 回复本楼

引用匿名 2006/4/3 9:04:29 发表于7楼的内容
