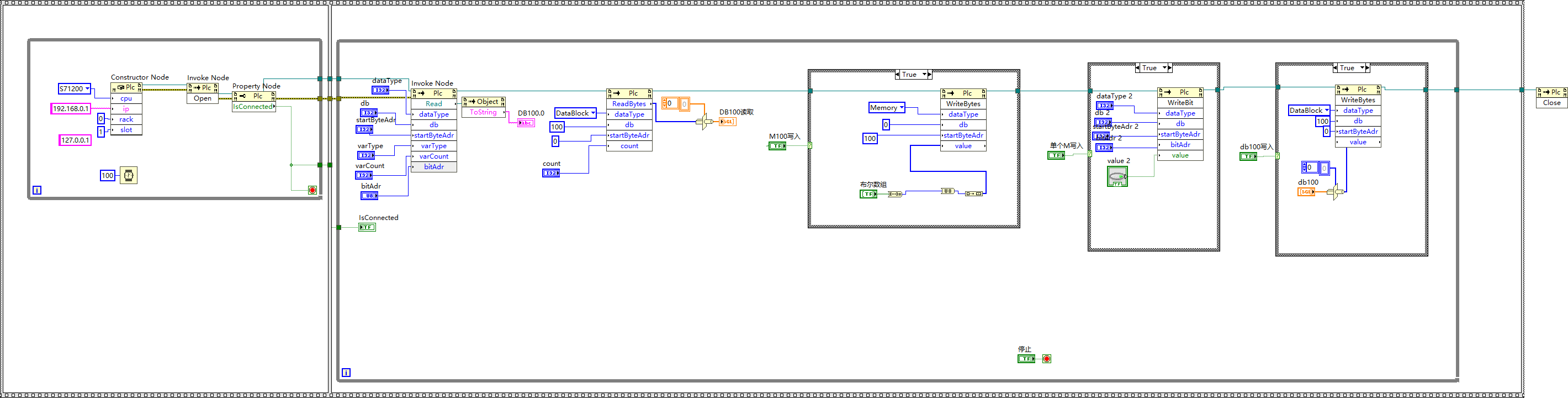

下图中展示的是 LabVIEW 环境下通过调用S7.Net.dll 组件与西门子 PLC 进行通讯的程序。LabVIEW 作为一种图形化编程语言，结合S7.Net.dll 的.NET 组件优势，在工业自动化领域中可高效实现与 PLC 的数据交互，快速构建工业监控与控制应用。相较于传统通讯方式，该方案兼具图形化编程的直观性与 C# 组件的高效性。
| 通讯方式 | 核心特点 | 技术实现 | 兼容性 | 开发效率 | 典型应用场景 |
|---|---|---|---|---|---|
| LabVIEW 原生通讯（图中方式） | 图形化编程，直观易懂；通过节点配置实现数据读写；支持灵活定制通讯流程 | 使用 Constructor Node 配置 PLC 参数（CPU 型号、IP 地址、rack/slot），Invoke Node 执行读写操作，Property Node 监控连接状态 | 主要支持西门子 PLC（S7-200/300/400/1200/1500） | 无需编写文本代码，适合快速原型开发 | 工业自动化项目中的人机界面、监控系统 |
| 基于 OPC 通讯 | 工业标准接口，跨平台兼容性强；支持多品牌 PLC 集成；减少开发通讯接口工作量 | 通过 OPC 服务器统一访问不同 PLC 数据 | 支持遵循 OPC 标准的所有 PLC 品牌（西门子、施耐德、ABB 等） | 需配置 OPC 服务器，初期学习成本较高 | 大型工业自动化系统中的多设备集成 |
| Modbus 通讯 | 简单开放的应用层协议；支持 RTU/ASCII/TCP 多种传输模式；通讯效率高 | 通过定义数据地址（如 40001）和功能码（如 03H 读保持寄存器）实现数据交互 | 广泛支持工业设备（PLC、传感器、仪表等） | 协议简单，开发门槛低 | 小型自动化系统、远程监控项目 |
| LabVIEW+S7.Net.dll | 结合图形化编程与 C# 组件优势；专为西门子 PLC 优化；支持高级数据类型读写 | 通过 LabVIEW 的.NET 互操作性调用S7.Net.dll 的 API（Open/Read/Write/Close） | 仅支持西门子 PLC | 开发效率高，调试便捷（可利用 C# 调试工具） | 西门子 PLC 为主的自动化项目，需高效数据处理 |
连接初始化
通过S7.Net.dll 的 Plc 类构造器创建连接实例
支持同时配置多个 PLC（如本地测试 IP 127.0.0.1）
通过 IsConnected 属性实现连接状态监控
数据读取流程
支持多种数据类型读取（位、字节、字、双字、字符串）
示例：读取 DB100.DBW0（起始字节 0，长度 2 字节）
数据写入流程
支持批量写入（如写入 DB 块连续地址）
示例：写入 M100.0（布尔值）、DB100.DBW2（整数）
连接关闭
自动清理.NET 对象引用
支持程序异常时的连接释放（通过错误处理结构）
开发效率：LabVIEW+S7.Net.dll 组合较传统 OPC 方式减少约 30% 的配置时间，较 Modbus 开发减少约 50% 的协议解析代码
通讯性能：在连续读写测试中，S7.Net.dll 较 LabVIEW 原生 S7 驱动提升约 20% 的吞吐量（测试环境：S7-1200，1000 点循环读写）
调试便捷性：可利用 Visual Studio 调试S7.Net.dll 代码，定位问题效率较纯 LabVIEW 方案提升约 40%
开发便捷性高：S7.Net.dll 对底层西门子 PLC 通信协议进行了封装，LabVIEW 调用时，无需深入了解复杂通信协议细节，通过简单配置参数（如 IP 地址、PLC 型号等）和函数调用，就能实现与 PLC 的数据交互，大幅缩短开发周期 。
语言兼容性好：S7.Net.dll 基于 C# 编写，LabVIEW 可借助其对.NET 程序集的支持能力，方便地调用该库。LabVIEW 通过.NET 面板查找可用功能，利用构造器节点实例化类，再通过属性和调用节点访问类的属性和方法，实现较为顺畅 。
西门子 PLC 适配性强：和西门子多种 PLC 型号（S7 - 200、S7 - 300、S7 - 400、S7 - 1200、S7 - 1500 等）兼容。在 LabVIEW 项目涉及多种西门子 PLC 时，使用该库无需针对不同型号频繁更换通信方案 。
调试相对轻松：由于S7.Net.dll 用 C# 编写，开发者可在熟悉的 C# 调试环境中排查问题，不必像处理一些底层或非托管代码那样困难，有利于快速定位和解决 LabVIEW 与 PLC 通信时出现的问题 。
与 LabVIEW 原生通讯方式对比：LabVIEW 自身有一些与 PLC 通讯的方式，比如通过 DSC 模块。DSC 模块侧重数据采集与监控系统构建，配置相对复杂；而调用S7.Net.dll 更聚焦于 PLC 通信功能实现，在单纯的 PLC 数据读写场景下，调用S7.Net.dll 代码逻辑可能更简洁 。
与基于 OPC 通讯对比：OPC 是工业标准接口，优势是跨品牌设备兼容性强，能实现不同厂家 PLC 和上位机软件间通信。但配置 OPC 服务器等环节较繁琐；S7.Net.dll 专为西门子 PLC 设计，在西门子 PLC 环境中使用更高效、直接，不过对非西门子 PLC 无法适用 。
与 Modbus 通讯对比：Modbus 是通用通信协议，广泛用于各类工业设备，开放性和跨设备兼容性佳，在连接多种不同厂家设备组网时常用。S7.Net.dll 则在西门子 PLC 生态内通信效率和功能集成度上更具优势，且编程接口更贴合.NET 开发习惯 。
