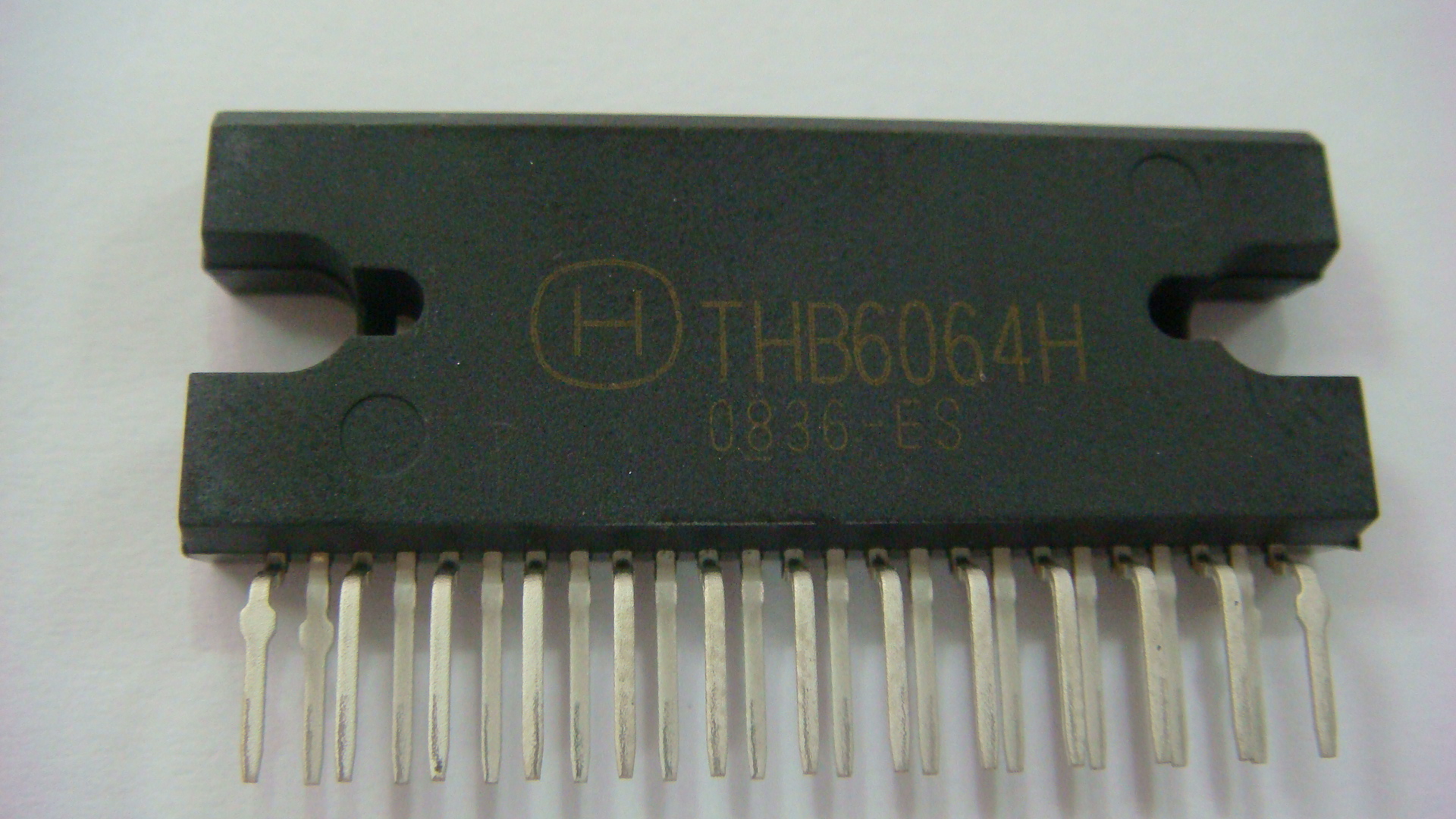

THB6064H是一个PWM 斩波型两相步进电机驱动芯片，和继前一段时间出现的TB6560HQ和THB6016H 芯片的又一个适合网友DIY的采用HZIP25-P-1.27封装的两相步进电机驱动芯片，配合简单的外围电路即可实现高性能、多细分、大电流的驱动电路。适合驱动57、86型步进电机。据介绍在低成本、低振动、小噪声、高速度的设计中应用效果较佳。
其主要参数和性能指标如下：
1、单芯片两相正弦细分步进电机驱动
2、直接采用单脉冲和方向信号译码控制模式
3、采用高耐压BiCD工艺，Ron=0.4Ω，（TB6560HQ和THB6016H的Ron=0.6Ω）
4、可实现正反转控制
5、通过4位选择8档细分控制(1/2,1/8,1/10, 1/16, 1/20, 1/32, 1/40, 1/64 )
6、高输出耐压（VDss=50 V ）
7、高输出电流（Iout=

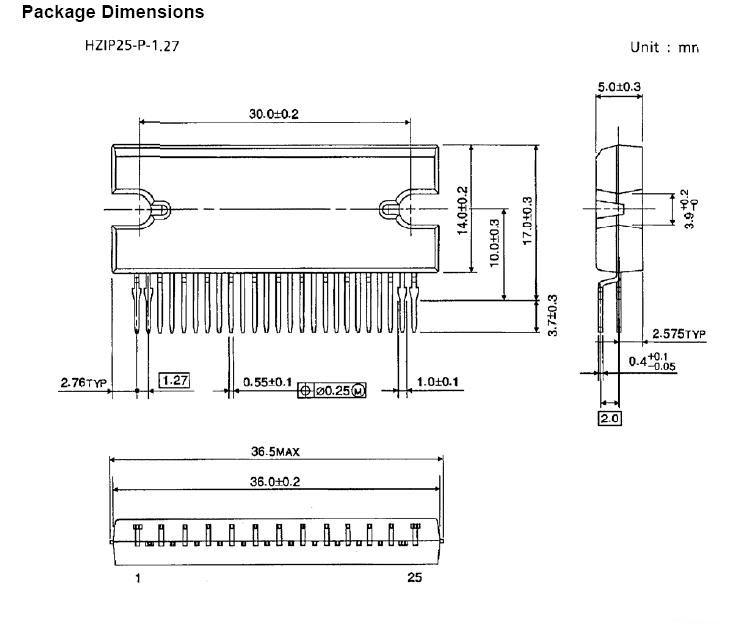

8、HZIP25-P-1.27封装（形状和管脚的尺寸和TA8435、TB6560HQ、THB6016H一样）
9、有输出监视管脚(DOWN / ALERT)。
10、有复位和使能管脚
11、芯片内部有过热保护（TSD）和过流检测电路
购买芯片提供全套资料。
