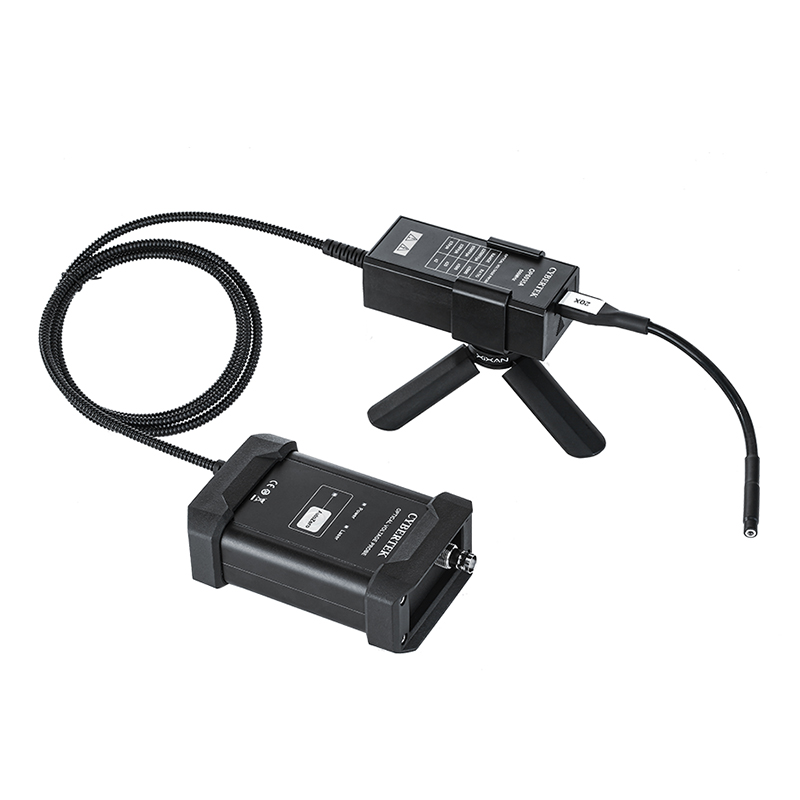

在医疗电子和高速数字通信领域，信号的纯净度、稳定性和安全性是最高准则。微弱的生理电信号容不得半点噪声干扰，高速串行总线对时序抖动极其敏感，而直接接触人体的设备必须保证绝对的电气安全。光隔离探头以其高精度、低噪声和完全隔离的特性，在这些高要求场景中展现出不可替代的价值。
一、医疗设备的“无创”测量与安全隔离
医疗设备，如心电图机（ECG）、脑电图机（EEG）、血氧仪等，直接与患者生命体征相关。这些设备前端采集的信号极其微弱（毫伏级），且要求极高的输入阻抗和共模抑制比，以抑制人体带来的50Hz工频干扰和其他肌电干扰。
1. 前端电路调试
在研发医疗设备前端放大电路时，工程师需要验证放大器的增益、带宽和噪声性能。如果使用普通探头，探头的地线会引入额外的接地噪声，并且探头的输入电容会改变放大器的频率特性。光隔离探头具有极高的输入阻抗（通常10MΩ以上）和极低的输入电容（<1pF），对被测电路的影响微乎其微，能够真实反映放大器的本底噪声和频率响应。
2. 安全合规测试
医疗设备必须通过严格的安规认证（如IEC 60601），要求设备在单一故障条件下（如电源线碰壳）也不会对患者造成电击风险。在进行耐压测试（Hi-Pot）或漏电流测试时，需要测量高压部分与低压部分之间的隔离性能。光隔离探头可以安全地跨接在隔离屏障两侧，测量隔离电压或漏电流波形，而不会因为探头的接入而降低隔离等级或引入测量误差。
二、高速数字系统的信号完整性（SI）“显微镜”
随着数据传输速率进入Gbps时代，信号完整性问题日益突出。微小的反射、串扰或地弹都会导致误码率上升。光隔离探头在高速数字测试中主要解决两大难题：地环路和共模噪声。
1. 消除地环路干扰
在测量高速串行信号（如PCIe、SATA）的差分电压时，如果示波器与发送端的地电位存在差异，就会形成地环路，在波形上产生低频漂移或噪声。光隔离探头通过光纤隔离，完全消除了地环路，使得眼图测量更加稳定，模板测试更加准确。
2. 精确测量共模噪声
高速总线的共模噪声会转化为电磁辐射（EMI），影响其他设备。传统差分探头在测量共模分量时精度有限。光隔离探头具有极高的共模抑制比和共模输入范围，能够精确测量差分信号中的共模成分，为EMI诊断和整改提供依据。
三、电源完整性（PI）分析
在处理器和FPGA芯片周围，电源网络的质量直接决定系统稳定性。电源纹波和噪声通常在毫伏级别，且包含丰富的高频成分。光隔离探头的高灵敏度和宽带宽使其能够准确捕捉电源上的噪声频谱，分析去耦电容的有效性，以及评估负载瞬态响应。
四、应用技巧与注意事项
在医疗和高速数字应用中，对探头的校准和底噪要求极高。使用光隔离探头时需注意：
?底噪控制：在测量微弱信号前，应将探头输入端短路，观察本底噪声水平，确保噪声远小于信号幅度。
?带宽选择：对于数字信号，探头的带宽应至少是信号基频的5倍；对于医疗信号，则需根据信号频率选择合适带宽，避免引入高频噪声。
?延时校准：在多通道测量时，需利用示波器的延时校准功能，补偿光隔离探头固有的传输延时，确保时序测量的准确性。
光隔离探头在医疗和高速数字领域的应用，体现了测试测量技术从“粗放”向“精密”的跨越，是保障高端电子设备性能和安全的基石。
